• 可供规格.
热挤压管 外径48-325mm 壁厚4-40mm 冷加工管 外径58-273mm 璧厚0.3-35mm
• Product size:
hot extrusion tube: OD: 8-325mm ，WTK: 4-40mm ; old rolling tube: OD 5.8-273mm ，WTK:0.3-35mm
• 订货标准 ASTMA312 、ASME SB677 、企业标准、技术协议
• Product standard : ASTM A312 、ASME SB677，ect
• 交货状态: 热挤压、冷加 工 、热处理
• Product condition : hot extrusion ，cold rolling，heat treatment
主要钢种(牌号)的化学成分和性能 Chemical composition and performance of main grade(trademark)
|
| 化学成分 chemical composition |
ASTM UNS | 牌号 |
| grade | C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | Fe |
|
| WT% |
N08904 | 904L | ≦0.020 | ≦ 1.00 | ≦ 2.00 | ≦ 0.045 | ≦ 0.035 | 23.0-28.0 | 19.0-23.0 | 4.0-5.0 | 1.0-2.0 | - | 余 |
N08637 | AL-6XN | ≦ 0.030 | ≦ 1.00 | ≦ 2.00 | ≦ 0.040 | ≦0.04 | 23.5-25 .5 | 20.0-22.0 | 6.0-7.0 | ≦ 0.75 | 0.18-0.25 | 余 |
S31254 | 254SMo | ≦0.020 | ≦ 0.80 | ≦ 1.00 | ≦ 0.030 | ≦ 0.01 | 17.5-18.5 | 19.5-20.5 | 60-6.5 | 0.5-1.0 | 0.18-0.22 | 余 |
S32654 | 654SMo | ≦0.020 | ≦ 0.30 | 2.0-4 .0 | ≦0.030 | ≦ 0.005 | 21.0-23 .0 | 24.0-25.0 | 7.0-8.0 | 0.3-0.6 | 0.45-0 .55 | 余 |
室温力学性能 Room-temperature mechanical property
ASTMUNS | 热处理温度 Temperature | 抗拉强度 Rm，min，MPa | 屈服强度 Rp0..2% min，MPa | 伸长率 A50 ，min，% |
N08904 | ≧1100℃ | 490 | 220 | 35 |
N08637 | ≧1100℃ | 690 | 310 | 30 |
S31254 | ≧1150℃ | 675 | 310 | 35 |
S32654 | ≧1150℃ | 750 | 430 | 35 |
晶间腐蚀性能 Inergranular corrosion resistance
按ASTM G 28 A;去(硫酸铁·硫酸 法)测定的腐蚀速率
钢种 | 状态 | 时间 | 腐蚀速率 | 腐蚀深度 |
|
greade | condition | h | mm/a | μm |
|
N08904 | 固溶solution | 120 | 0 | ≦50 |
|
Inergranular corrosion resistance according ASTM G 28(ferric sulfate - sulfuric acid meth
按ASTM 262 C法 65%硝酸法测定的腐蚀速率
Inergranular corrosion resistance according ASTM 262 (65% HN03)
铜种 greade | 状态 condition | 腐蚀速率 corrosion rate(mm/a) | 平均腐蚀深度 corrosion rate(mm/a) |
|
|
| 四 | 五 |
时间/48h | 时间/48h | 时间/48h | 时间/4811 | 时间/48h |
N08904 | 固熔 solution | 0.19 | 0.18 | 0.29 | 048 | 0.67 | 0.36 |

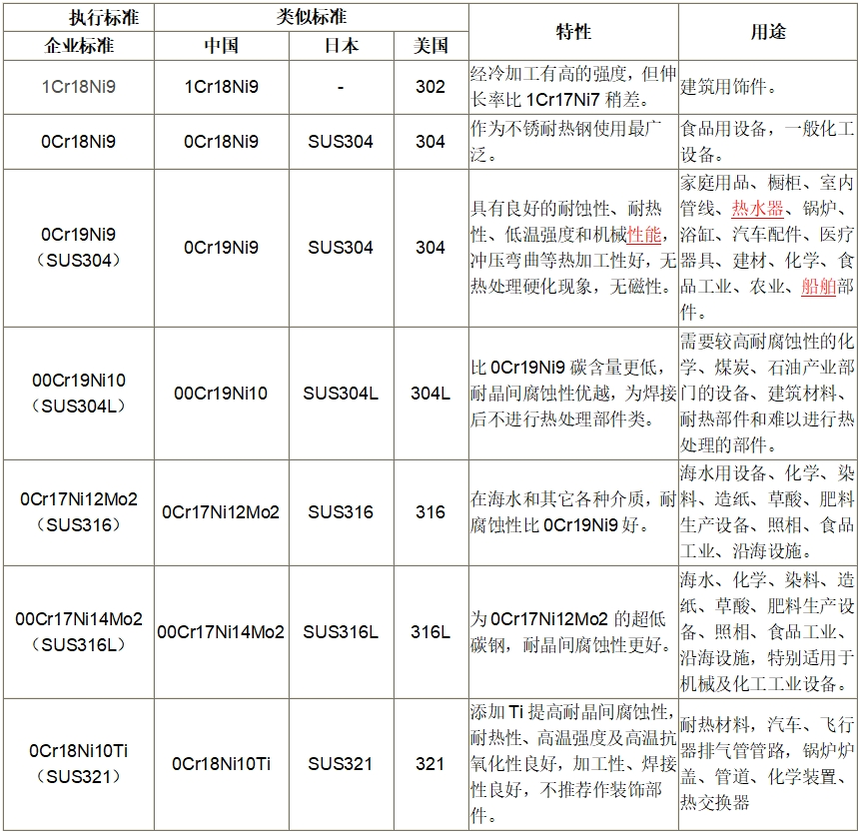

奥氏体不锈钢标准、特性、用途
